Resumen general

e-Bus Coupling Surface RS-485 es el bastidor de conexión que permite alimentar y comunicar los displays e-Touch Display Mini y e-Touch Display Panel con los controladores e-Room Modular a través del bus RS-485.

Forma parte del sistema de control de climatización de habitaciones y zonas, permitiendo el intercambio de datos y consignas entre el display y el controlador de fan-coil, así como la configuración del sistema a través del e-Touch Display Mini mediante la APP E-Configurator o desde el propio e-Room Modular.

Referencia producto:
BC.470011-031
Alimentación: 24Vcc
Bus Comunicaciones: 1xRS-485
Funcionamiento:

e-Bus Coupling Surface RS-485 es un bastidor para montaje en superficie que se encarga de proporcionar la alimentación y la comunicación necesarias al e-Touch Display Mini o e-Touch Display Panel para su funcionamiento y comunicación con un controlador e-Room Modular.

El producto dispone de un interface de comunicaciones RS-485, a través del cual es posible comunicar con un controlador de fan-coil e-Room Modular mediante dos hilos de cobre de par trenzado y apantallado, para enviarle comandos como marcha/paro, velocidades del fan-coil, consigna de temperatura y los valores de los sensores ambientales medidos por el display (temperatura, humedad, CO₂ y COV). El controlador e-Room Modular utiliza esta información para realizar la regulación automática de la climatización y la monitorización del estado de la habitación o zona.

El equipo se alimenta directamente desde el e-Room Modular, por lo que es necesario hacerle llegar dicho voltaje a través de un par de hilos de cobre.
La configuración del sistema se realiza a través del interface NFC del e-Touch Display Mini o Panel, utilizando para ello la APP E-Configurator, o bien a través del interface Modbus del controlador de fan-coil e-Room Modular.

Instalación

El equipo está diseñado para montarse directamente en superficie, fijándose mediante dos tornillos a la pared. Dependiendo del tipo de pared, se utilizarán los tornillos y tacos adecuados.
El marco embellecedor hace las funciones de caja de protección del producto, quedando totalmente cerrado una vez finalizada la instalación.
Los cables de conexión al equipo no deben tener una sección superior a 0,5 mm².

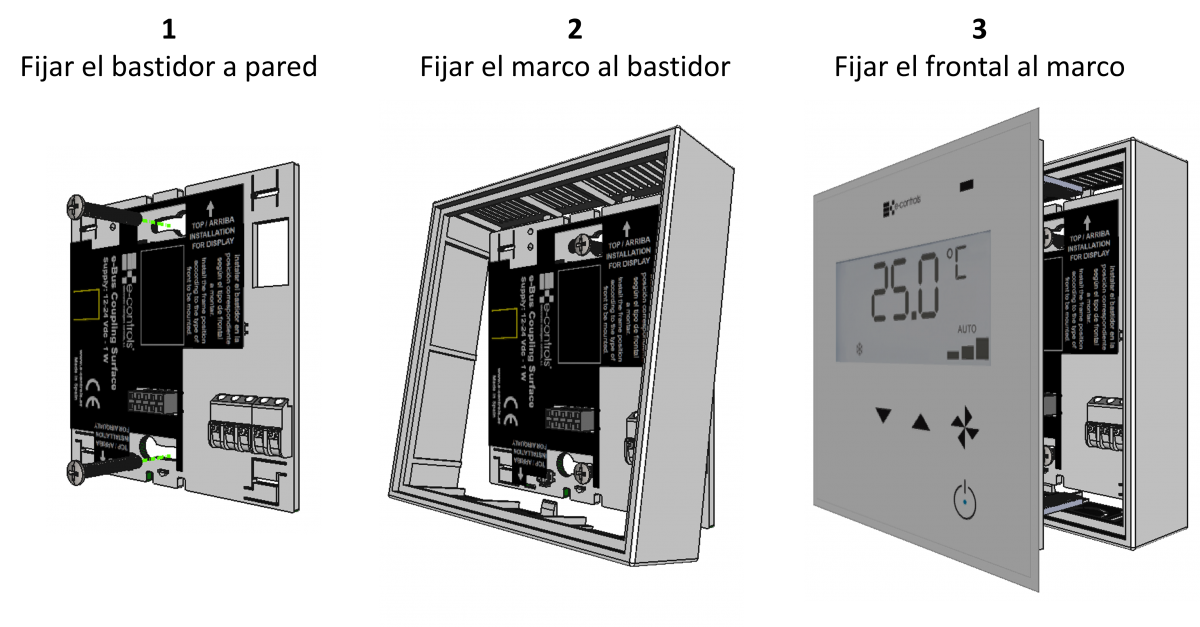

Proceso de instalación

  1. Verificar que el producto se instala en la posición correcta, siguiendo las flechas de orientación (superior e inferior) grabadas en el bastidor y las indicaciones de la etiqueta del producto.
  2. Pasar los cables de alimentación y del bus de comunicación por el orificio del bastidor (ver esquema de instalación).
  3. Fijar el bastidor e-Bus Coupling Surface a la pared utilizando los tornillos adecuados.
  4. Encajar el marco embellecedor en el bastidor introduciendo primero los dientes superiores y presionando ligeramente la parte inferior hasta oír el “click” de fijación.
  5. Acoplar el frontal e-Touch Display Mini centrado en el marco, haciendo coincidir el conector del  isplay con el conector del bastidor.
  6. Alimentar el sistema y verificar que el  isplay se enciende correctamente.

Precauciones

  • Desconectar el dispositivo de la tensión de alimentación antes de montar o manipular el equipo.
  • No dejar cables pelados ni arrollados alrededor del dispositivo.
  • No conectar el equipo con las manos húmedas.
  • No abrir ni perforar el producto.
  • Mantener el dispositivo y los cables alejados de la humedad y el polvo.
  • No exponer el equipo a la radiación solar directa.
  • Utilizar el dispositivo en entornos libres de polución y dentro de los niveles de presión atmosférica permitidos.
  • Evitar golpes o caídas sobre el equipo.
  • Mantener las ventanas de ventilación limpias utilizando un trapo seco o aire a presión.


Integración

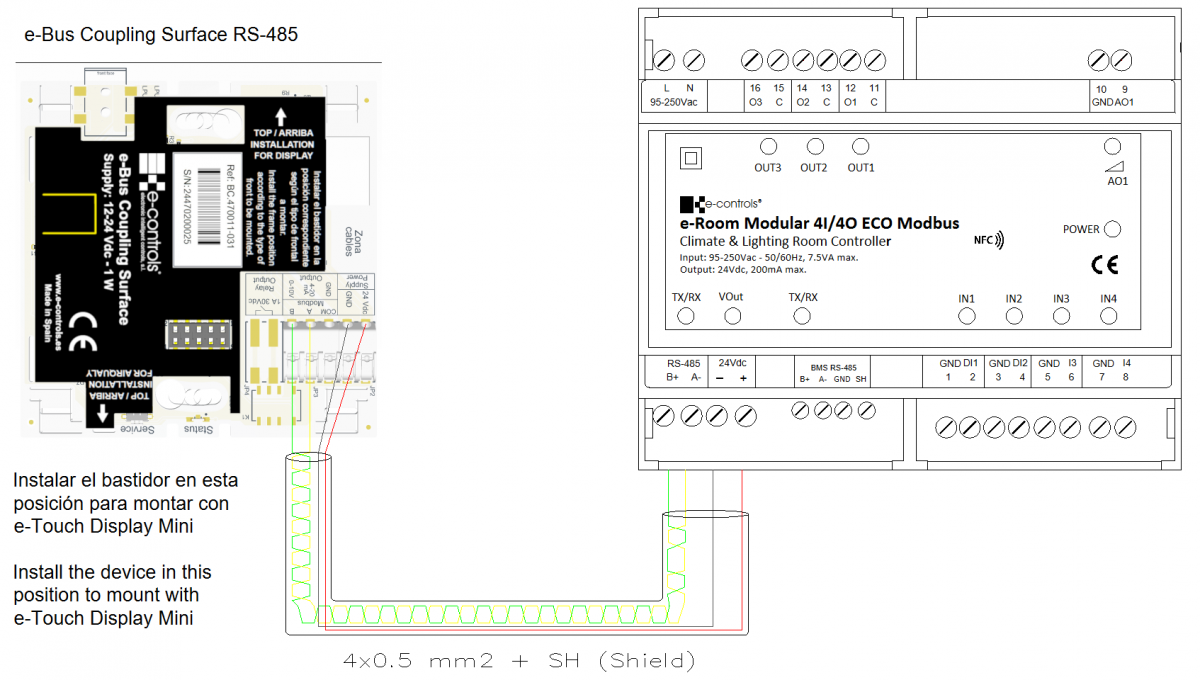

El equipo está diseñado para gestionar un controlador de fan-coil de la familia e-Room Modular. Instalar el cableado adecuado para la comunicación y alimentación del equipo según el esquema adjunto:

Descargas

| | 1 | Hojas de instrucciones | Documento para instalación del producto
| | 1 | Esquemas de instalacion | Esquema de instalación del producto
